〜ミクロパワー応用編〜

■ミクロパワーＳを実際に組み込んだシステム

●浚渫土砂残水の問題点と処理目的

自然土壌の組成には、１３０種類以上の有機物質が水抽出物中で確認する事が出来ます。
これらの有機物質は溶解有機炭素の１０〜７０％です。
しかし、土砂の残水ともなれば、ＢＯＤ、ＣＯＤ SS等々が規制値を超えている場合があり
簡易な方法で処理を行う必要があります。
浚渫土砂及び残水といえども規制値をクリヤーして最も適切な方法で環境基準の保全を
図るために、８/日の小規模処理施設として設計しました。
処理業態は操業時間内に完了し、物理的・工学的手法をもちいて処理を行い、
誰もが簡単に操作が出来る装置として完成しました。

		■設計・施工■ 京滋環境美化推進事業協業組合

細気泡発生装置・・・ミクロパワー

※�L微細気泡発生装置・・・ミクロパワーS

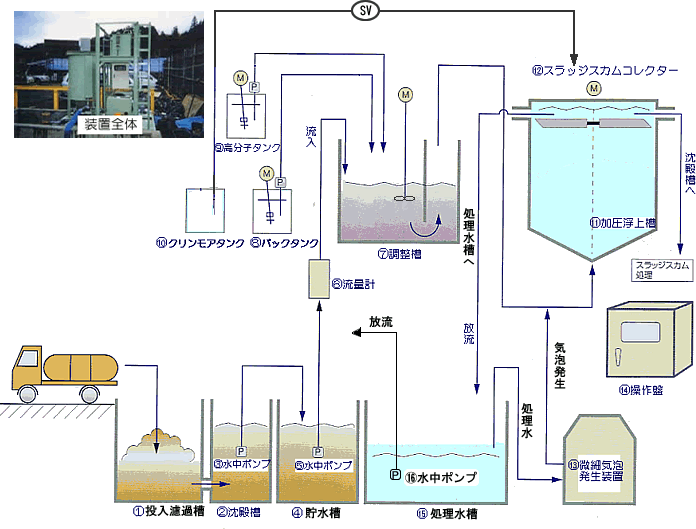

名称	数量	備考
�@投入濾過槽	１	既設
�A沈殿槽	１	既設
�B水中ポンプ	１	２/hr
�C貯水槽	１	既設
�D水中ポンプ	１	２/hr
�E流量計	１
�F調整槽	１	２１０リットル（攪拌機付）
�Gパックタンク	１	注入ポンプ
�H高分子タンク	１	攪拌機・注入ポンプ
�Iクリンモアタンク	１	電磁弁付き
�J加圧浮上槽	１	水位調整バルブ付
�Kスラッジスカム 　　コレクター	１	0.2kwインバーターにて 回転速度調整
�L微細気泡発生装置	１	S-３
�M操作盤	１	1200L×250w×1020H
�N処理水槽	１	既設
�O水中ポンプ	1	放流用

■加圧浮上処理装置
超微細気泡発生装置「ミクロパワーS」による加圧浮上分離装置は、小型の発生装置に関わらず
効率の良い超微細気泡を発生。気泡は過密の状態で長く水中に漂い、フロック化した汚濁物質に
付着して、強力に加圧浮上分離します。

●瞬間に均一・安定した超微細気泡が発生。
●小さな粒子径の気泡は、縣濁物質（SS)に付着し、強力な浮上分離により透明な処理水が得られる。
●乳化した界面活性剤を分離して浮上処理が出来る。
●超微細気泡は、浮上力が強いため少スペースでの設置が可能。

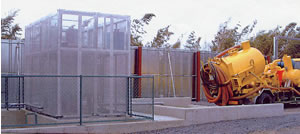

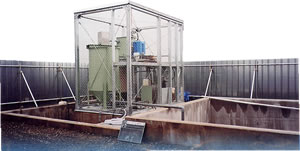

※設置例

Ｍ社導入例

Ｋ社導入例

　

Ａ社導入例

　
